柔性线路板三种主要功能介绍

2021-08-03 10:59

　　主要说明柔性线路板的弯曲性和可靠性、经济性和成本三个部分，下面一起了解下柔性线路板三种主要功能介绍!

　　1、柔性线路板的弯曲性和可靠性

　　目前柔性线路板有单面、双面、多层柔性基板和刚柔性基板4种。

　　单面柔性基板是成本低，对电气性能要求不高的印刷基板。 单面配线时，请选择单面柔性片。 具有经化学蚀刻的导电图案，柔性绝缘基材面上的导电图案层为轧制铜箔。 作为绝缘性基材，可以使用聚酰亚胺、聚对苯二甲酸乙二醇酯、芳香族聚酰胺纤维酯、聚氯乙烯。

　　双面柔性线路板是在绝缘基膜的两面通过蚀刻制成的导电图案。 金属化孔连接绝缘材料的两面图案形成导电通路，满足弯曲性的设计和使用功能。 另外，保护膜可以保护单、双面导线，指示部件的设置位置。

　　多层柔性基板由3层以上的单面或双面柔性电路层叠而成，通过钻孔、电镀嬴l形成金属化孔，在不同的层间形成导电路径。 这样就不需要采用复杂的焊接工艺。 多层电路在更高的可靠性、更好的导热性和更方便的组装性能方面存在很大的功能差异。 设计布局时，必须考虑装配尺寸、层数和柔性的相互影响。

　　以往的刚软板：由刚性和柔性基板有选择地层叠构成。 结构紧密，金属化婴儿l形成导电连接。 印刷w66注册正反面有元件时，刚软板是不错的选择。 但是，如果所有元件都在单面，选择双面柔性板，在其背面层叠FR4加固材料会更经济。

　　混合结构的柔性电路为多层板，导电层由不同的金属构成。 一个8层板使用FR-4作为内层介质，使用聚酰亚胺作为外层介质，从主板的3个不同方向引出导线，分别由不同的金属制成。 铜合金、铜、金分别组成独立的导线。 这种混合结构多用于电信号转换和热转换的关系以及电性能比较严格的低温的情况，是可能的解决方法。

　　可以通过线控设计的便利性和总成本进行评价，以达到较好的性能价格比。

　　2、柔性线路板的经济性

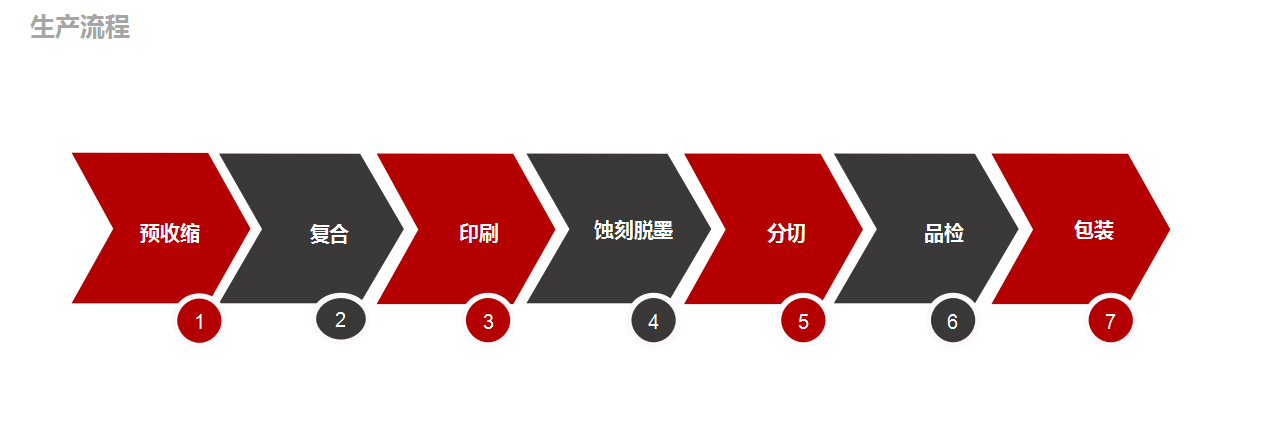

　　如果电路设计比较简单，总体积不大，而且空间合适，传统的内联方式往往便宜很多。 当线路复杂，处理很多信号，或者有特殊的电学或力学性能要求时，柔性线路板是很好的设计选择。 应用的尺寸和性能超过刚性电路的能力时，柔性组装方式经济。 可以制作一张薄膜内置5mil通孔的12mil焊盘和3mil的线和间距的柔性电路。 因此，将芯片直接贴在薄膜上更为可靠。 因为不含有可能是离子钻头污染源的阻燃剂。 这些薄膜具有防护性，在高温下固化，有可能得到高玻璃化转变温度。 柔性材料比刚性材料节约成本的理由是免除了连接器。一般来说，柔性电路确实比刚性电路费用高，成本高。 柔性板在制造时，往往必须面对这样的事实，很多参数都超出了公差范围。 制造柔性电路的困难在于材料的柔软性。

　　3、柔性线路板的成本

　　尽管有上述成本方面的因素，柔性组件的价格正在下降，接近于传统的刚性电路。 其主要原因是引进了更新的材料，改进了生产技术，改变了结构。 现在的结构使产品的热稳定性更高，材料很少不一致。 有些新材料的铜层很薄，可以制成更精密的线。 这样可以使组件更轻，更适合进入小空间。 这样可以加快uL认证过程，进一步降低成本。 柔性基板的焊接口罩和其他表面涂料，进一步降低了柔性组装成本。

　　以上介绍的就是柔性线路板三种主要功能介绍，未来几年，要组装更小、更复杂、更昂贵的柔性线路板，就需要用更新的方法进行组装，需要增加混合柔性电路。 对柔性电路产业的挑战是利用其技术优势保持与计算机、远程通信、消费需求、活跃市场的同步。 另外，柔性电路在无铅化活动中起着重要的作用。
